红福海机械履带式自动上下料喷砂抛丸设备可以免人工装卸工件的

一、设 备 功 能

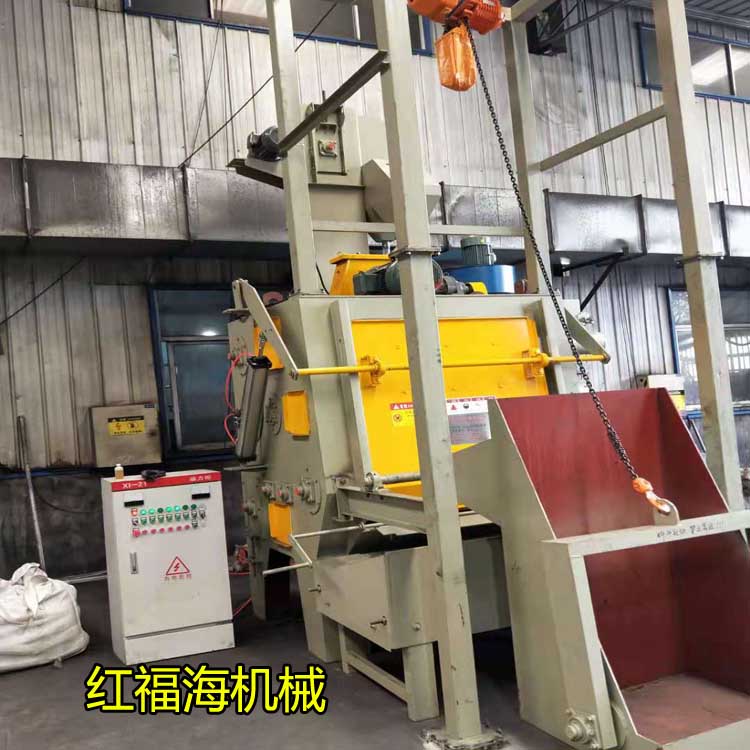

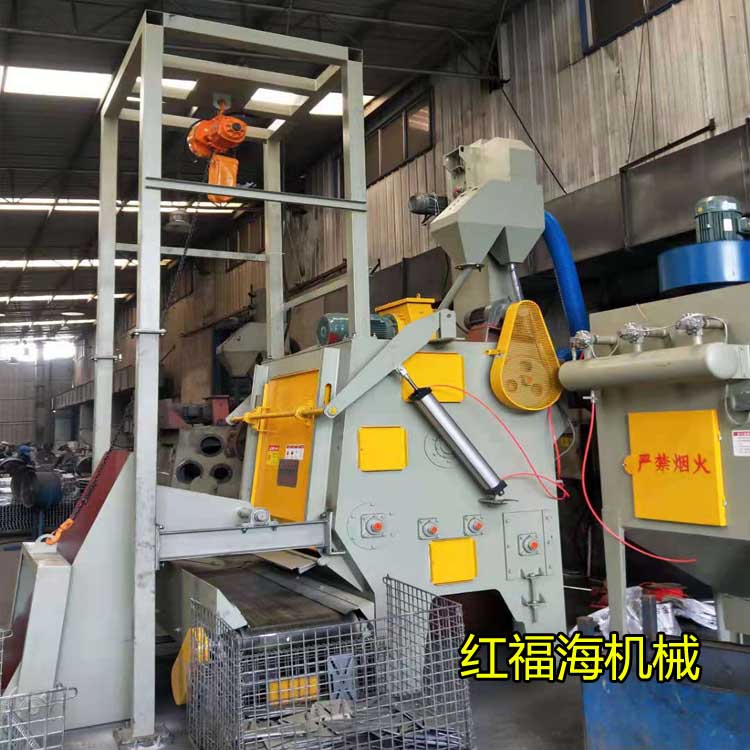

红福海机械履带式抛丸机本机是一种可自动上下料的小型抛丸清理设备，适用于机床、汽车、纺织机械、冶金、化工、等行业中的小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去氧化皮和表面强化，特别适用于怕磕碰的零件清理及强化处理。

该机是综合国内外技术设计研制的新产品。它具有清理效果好、自动化程度高、结构紧凑、噪音小、成套性好清理设备，其主要特点有：

1.1该机采用了悬壁离心式高效抛丸器，具有结构简单、叶片更换方便、清理效率高。

1.      2采用耐磨橡胶履带，减轻了工件碰撞损伤现象，降低了设备的噪音。

1.3采用滤袋式除尘器，粉尘排放浓度标准，改善了工人的劳动环境。

1.4，采用环链式自动上下卸料装置，大大降低了工人的劳动力和生产成本。

 二、结构原理

本机由自动上下料、清理室、履带传动、弹丸循环系统、抛丸器、分离器、除尘器、电器等部分。

 工作原理：在料斗中加入规定数量的工件，开启送料开关，机器自动将工件自动送入室体内，机器启动后，滚筒开始旋转，被清理的工件由橡胶履带动在滚筒内作连续均匀的翻转，同时抛丸器高效抛出弹丸形成扇形弹束，均匀的打在工件表面上，从而达到清理和强化的目的。抛出的弹丸及砂粒，经橡胶履带均匀排布的小孔，流入清理室底部的钢板筛上，钢板筛将较大的颗粒筛出，钢丸及细砂落至筛下的螺旋输送器中，被送入提升机内，由提升机提至丸砂分离器中进行分离，粉尘由风机吸送至滤袋式除尘器内经滤筒过滤，清洁空气排入大气，滤袋上灰尘落入除尘器下部集尘箱内，定期除尘。旧砂经流砂管流入废砂桶内（用户自备）。由分离器中钢板筛筛下的较大颗粒与未能分离完成的丸砂混合物，经流丸管流入清理室。重新参加分离，分离后干净的弹丸，经流丸管再次流入抛丸器内重新开始抛丸工作。
