铝材通过式抛丸机工作原理介绍及结构特点有那些

时间:2021-10-18 09:47:18

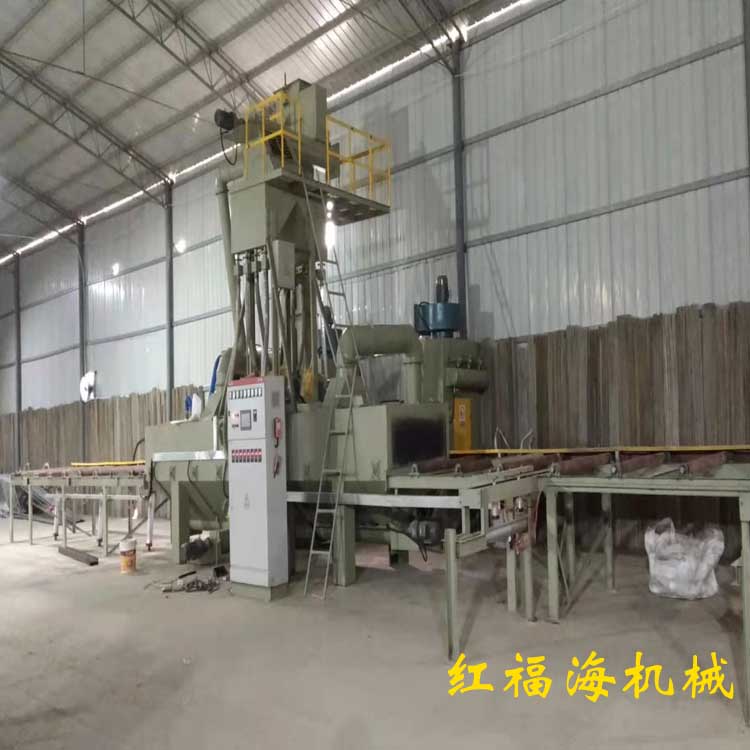

一. 红福海机械铝材通过式抛丸机工作原理
由输送辊道送至封闭的抛丸清理室,,利用抛丸器高速旋转的叶轮用钢砂(弹丸)加速抛射至工件表面,对工件表面进行冲击、刮削工件表面的铁锈和污物,然后利用横扫、滚刷、收丸螺旋和高压吹管将工件表面的积丸和浮尘吹扫干净,(此为钢结构型材抛丸清理机,只有处理钢板才用到横扫、滚刷、收丸和高压吹管,虽然钢结构抛丸机有的也用的高压吹管吹工件表面的积丸但效果不理想,客户用了不长时间就自行拆除了)由送出辊道送出,从而使钢材达到除锈、防锈的目的。通过式2.jpg

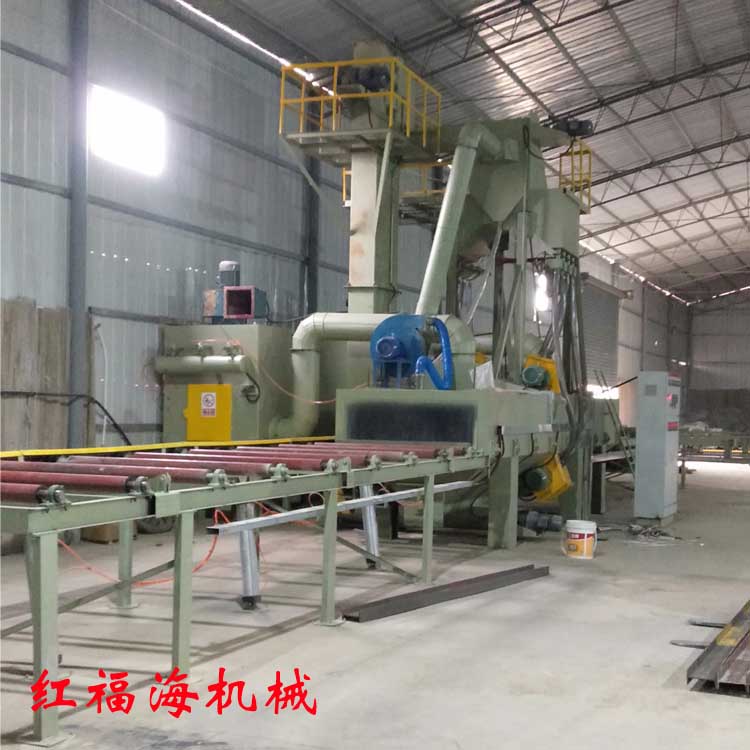

二. 红福海机械铝材通过式抛丸机结构特点

 本机结构包括:抛丸清理室、辊道系统、丸料循环系统、

抛丸器、清丸装置、供丸系统、除尘系统和电控系统等部件。

 1、抛丸清理室

抛丸清理室由钢板及型材焊接而成,箱式结构,

包括进端密封仓、抛丸仓和清丸仓抛丸清理机:

1  结构

本清理室由清理室组成,它们为大容腔式结构,室体上部为箱形,下部为锥形,清理作业在密封的容腔内进行,具体有前、后副室体、室体、橡胶帘、抛丸室护板、抛丸器等组成。

A      室体上下、前后共安装了1-10个抛丸器(不同机器,抛丸器数量就不同),空间构造经过测试和实际验证,可以对工件实现清理效果。

B      清理室为多室组合体,前后都为密封室体,并内设多层橡胶帘屏蔽以防弹丸外飞,同时室内有一定的负压防止尘埃外逸。

C     室体内设有耐磨护板,保护室体壁板免受磨损,延长室体使用寿命数十倍以上,同时可以利用弹丸的反射功能,继续地打击工件表面 ,提高清理质量与清理效率。在锥形集丸斗上两边装有网格、踏板,以阻隔杂物,保护螺旋输送机,便于维修人员行走。

D      抛丸室体内耐磨护板的紧固螺栓采用特制的耐磨螺母连接,保护螺栓头部不受损坏,使拆装更换护板更为方便。

3.抛丸器

  本公司生产制造的抛丸器成为当前国内高水平抛丸器。由转动机构、叶轮、罩壳、定向套、分丸轮、耐磨护板等组成,该抛丸器具有以下优点:

1     抛射速度高,弹丸抛射速度可达70-75m/s

2     清理效率提高30%。

3     噪声降低8-10dB

4     耐磨件使用寿命长。

5     更换叶片简单方便。

4.提升机

  提升机是在采用瑞士GF公司技术的基础上加以适当改进而成。由上、下部传动,筒体、皮带、料斗等组成。

1)提升机罩壳折弯成型。

2)提升机上下带轮采用筋板、轮板与轮毂组焊成多边形结构式带轮,以增强摩擦力,避免打滑现象,延长了皮带的使用寿命。同时上下带轮采用带方座外球面轴承,受到冲击振动时可自动调整,且密封性能良好。

3)调整提升机上壳两侧螺栓,带动拉板上下移动便可保持提升机皮带的松紧度。

4)打开提升机中壳上的盖板壳维修更换料斗和搭接皮带。

5)打开提升机下壳上的盖板可排除底部弹丸的阻塞。
